Kamis, 17 Mei 2012

Perlukah Preamp???

Bagi sebagian orang banyak yang anti terhadap preamp, mereka lebih sreg power amp langsung colok ke source, jadi gini :

Source===>Power Amp===>Speaker

Intinya gak ada embel-embel lain  antara source dan power, baik itu buffer, preamp,dan keluarganya seperti tone control,equalizer,mixer,galaxy,dsb. Namun ada sekelompok orang yang suka pake ``preamp dan keluarganya``. Sebenarnya perlu gak sih??ya tergantung sistem kita butuh atau enggak.
Misalnya, kita  butuh preamp kalau :
  1. Mismatch impedansi Out source dan input power Amp
  2. Menambah karakter power Amp (sekedar bumbu), misalnya power yang kita pake soundstagenya sempit, maka di pakailah preamp/buffer yang karakternya bisa menambah lebar.
  3. Power Amp satu, source suka ganti-ganti (berhubungan dengan point 1), tujuannya biar bisa match dengan source yang dipakai--->tinggal puter2 selektor di peramp.
Minusnya ``preamp dan keluarganya`` ==> gak natural,banyak kolorasi yang merubah keaslian sinyal,jalur sinyal semakin panjang,bla..bla..bla..


Gak ada yang salah antara yang pro dan yang kontra mengenai penggunaan ``preamp dan keluarganya``, justru keduanya bener kalo sesuai kebutuhannya, yang mungkin salah adalah yang nulis artikel ini....karena hanya nulis dari sudut pandang sendiri alias benar2 subjektif, gak tau bener apa enggak yang ditulisnya...hmmm benar2 tidak bertanggung jawab ya?? hahahahaa =D


Senin, 14 Mei 2012

Limbah Mini Disc Recorder YAMAHA

 Liburan ini hunting lagi barang murah tapi tidak murahan, kali ini nemu Mini Disc recorder merk YAMAHA. Pertama kali liat langsung naksir sama Box-nya, mantep banget kelihatannya,kuat,tebal,pokoknya mantep...

Nyampe rumah dicoba, ``kayaknya`` sih masih normal, tapi karena niat awal adalah mau dipake Box-nya aja yaaaa...jadi hajar aja !!!! =D

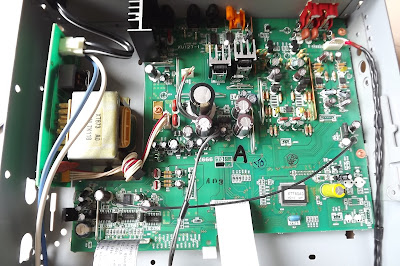

Daleman-nya cukup lumayan. Semua elko memakai Elna, Muse , Nichicon, Sanyo, dan sebiji Panasonic  Pureism. Kapasitor nilai kecil (nano,piko) memakai panasonic(M). Resistor juga kayaknya bagus, tapi gak tau merk apa.



PCB susah banget dilepas, terutama tiga sekrup tembaganya, terpaksa main kasar....=D

HANCURKAN!!!!



Memakan korban empat obeng !!!

Bagian DAC-nya memakai AKM AK4520..
 Bongkar panel depan...


Switch power merk ALPS...

Panasonic Pureism 6800uF/16volt, tapi sayang cuma sebiji ...

 Beberapa part yang bisa diambil...

Box dipake buat rumah Gainclone LM1875 MK26

Kamis, 10 Mei 2012

Horn Loaded Speaker Enclosure

Desain copas dari datasheet speaker Fostex FE series




Selengkapnya download sendiri DISINI

Jumat, 04 Mei 2012

GAINCLONE LM1875 MK26


OK,Gainclone saya kali ini  gak tau mau dipake atau enggak, cuma seneng nyoldernya doang =D. Saya  sengaja menggunakan PCB yang lumayan lebar agar nantinya ada space untuk  perubahan/penambahan komponen misalnya penambahan C HPF (bloking frekuensi tinggi) kalo osilasi, C bypass supply , C supply tambahan, C bypass C-feedback, terminal blok, dsb.



Parts yang dipake:

  • Cin                : Solen (2,2uF)
  • R shunt          : Mox (22K)
  • R Feedback    : Riken RMA (20K) Amtrans Amrg
  • R F-Gnd        : Riken RMA (910R) Amtrans Amrg
  • C Fedback     : Audiophiler MKP (10uF)
  • R Zobel         : Mox (1R)
  • C Zobel         : MKP (generik) (0,22uF)
  • C Supply       : Nichicon Superthrough + Elna Silmic II

Tampak Samping:


Tampak bawah:

Beberapa hari yang lalu saya nemu limbah Mini Disk (MD player) Yamaha, dikatakan limbah karena memang barang second tapi masih berfungsi normal,selengkapnya lihat disini. Saya gak butuh MD player, cuma karena Boxnya bagus serta harganya yang murah, saya ambil aja minimal bisa dimanfaatkan Box serta beberapa komponennya.


Lumayan cakep kan???apalagi kalo cover depan diganti kayu....=D, bahan lumayan tebal, tutupnya juga tebal, tidak seperti box yang dijual dipasaran yang seperti seng ditekuk U...=D, FYI panel depannya itu solid aluminium lho dengan ketebalan 0,7 mm..

UPDATE 24 Juni 2012

Ganti jadi P2P :)










Cf masih pake Audiophiler... :(



Update 8 Juli 2012


Ni videonya, kedengeran over bass & mendem yah??


UPDATE !!!

Karena video diatas pake kamera kurang bagus sehingga terkesan mendem, ni saya upload hasil pake kamera lumayan bagus :
