DIY Led Aquarium


Proyek punya teman :)
Memakai 68 HPL led 1watt, gak kebayang gimana terangnya :D

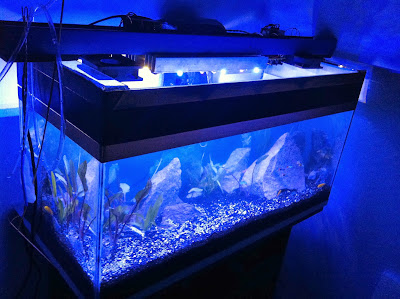

Ni Aquascape saya....
1. Bikin lampunya dulu
- 4x3watt 6500K /white
- 3x1watt 4200K/daylight
- 6x1watt grow red
- 6x1watt grow blue

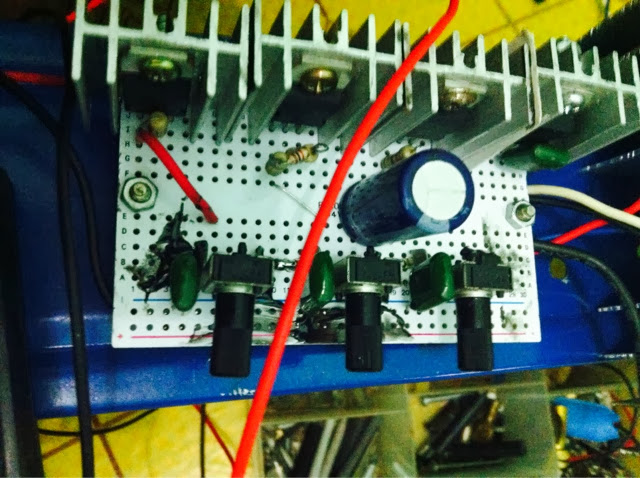

masing2 warna saya buatkan driver sendiri2 dan semuanya dimmable..


TES NYALA








UPDATE !!! Tank Umur 2 Hari  (7 Nov 2013)




Layout masih acak2an , Fauna gado2, Flora baru 2 jenis...




UPDATE!! Minor layout change, tambah fauna (Lemon, Guppy, Tiger), tambah flora (sebagian ngambil di sawah)







Tank umur 1 minggu:




UPDATE 5/12/2013. Re-layout





UPDATE 27/12/2013 Tank umur hampir 2 bulan






UPDATE  20/01/2014
Ganti lampuuu...





UPDATE 16 July 2014

Versi Murmer 1

- PVC 4" dan 3/4 " --> bekas

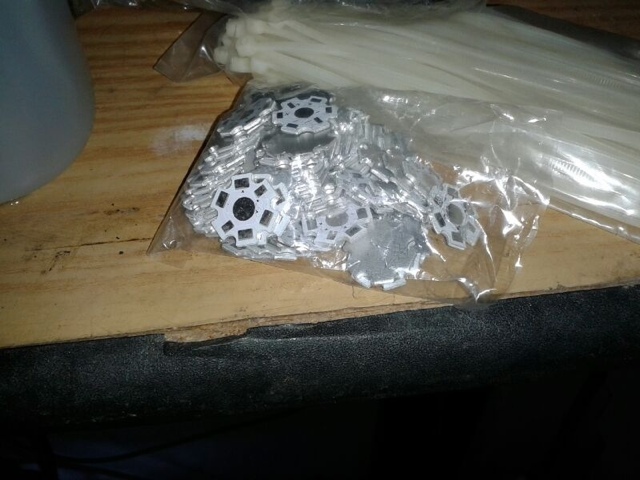

- Tanpa star PCB
- Heatshink 30cm -->30rb
- Emiter 21x 1watt -->100rb
- Trafo 2A + Dioda bridge + Elko --> 50rb
- Lensa --> 45rb
- Lain-lain --> 20rb

Total biaya = 245rb
Total daya  = 21watt











In action ... :)





Versi Murmer 2 (simple driver, direct to 220v)

- PVC 4" + Dop --> bekas
- Led ultra bright 30pcs (3,2-3,7V/150mA) --> 75rb
- Lain-lain = 20rb

Total biaya = 95r
Total daya  = 10 watt-an ( saya set di 100mA, biar awet)







Next project LED selanjutnya :

Masih menggunakan led superbright/ultrabright warna putih dan biru dengan perbandingan 4:1 atau sesuai selera.
Alasan menggunakan led DIP/biasa (non HPL) adalah :
  • Tanaman tipe lowlight, "mungkin" masih bisa hidup dengan baik walaupun spektrum warna kurang sesuai dengan kebutuhan fotosintesis tanaman.
  • Gak perlu Heatshink,otomatis lebih ringan sehingga bisa dikemas lebih menarik (cukup tempelkan PCB ke lamphood akrilik-->lebih rapi.
  • Saya mulai tertarik dengan akuarium laut, sehingga nanti bisa dipake juga, karena kebanyakan (setahu saya) akuarium laut cukup warna putih dan biru saja.
  • Layout PCB bisa dimanfaatkan juga buat lighting rumah :)

PCB


 Lamphood Akrilik

Ada yang mau nitip saya cetakin PCB-nya?? ukuran 30 X 7,5 cm. Kalo kurang panjang, bisa di paralel ( ditiap ujung PCB saya kasih port untuk extend  kok :))

NB : Satu PCB terdiri dari 168 LED atau sekitar 22 watt-an ( Spek led 3,4V/40mA)--> ultrabright LED. Dan kalau pake spek led DIP yang lebih tinggi (75mA) bisa mencapai 40 watt-an.
